（圖自：Microsoft）

在專利描述的背景部分，微軟解釋到，各種各樣的虛擬現實或增強現實顯示系統，多少面臨著視野方面的限制。它們需要將數字內容與現實世界無縫地融合到一起。

比如一款頭戴式顯示設備（HMD）可能包含透明顯示元素，以便佩戴者同時看到數字內容和現實世界。這種類型的近眼顯示（NED）設備，可提供一定的混合現實（MR）體驗。

然而典型的 NED 設備的視野是有限的，且它只能在用戶眼前顯示圖像（雙眼分別顯示），這樣難以營造出一個完全身臨其境的體驗。

增加顯示屏的尺寸，會是一個不錯的解決方案。但鑒于設備結構復雜、消耗大量資源且價格昂貴，反而又不切實際了。有鑒于此，微軟特地申請了如下方法。

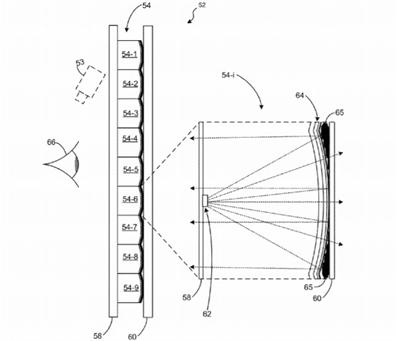

（圖自：USPTO）

這里介紹的技術，包括了至少一個現實設備。顯示裝置的實施案例，涉及透明的基板、小透鏡陣列、介于兩者之間的透明小透鏡、以及其中的光源。

光源部分是可以操作的，以朝向相應的小透鏡陣列。這里的發光小透鏡陣列，有著特殊的配置，能夠反射光線以渲染數字圖像。

通常情況下，物理反射體會妨礙到透視的性能（反射面會反射光線）。但在本例中，微軟采用了部分反射面的配置，即仍然有小部分光會透過來。

由于部分反射的表面是與折射率相匹配的，因此表面的光功率失真可以做到最小（甚至完全消除）。小透鏡在反射中起到了高效的作用、但光線仍可通過未改變的那部分透鏡來傳輸。

需要指出的是，當前這項技術仍停留于專利層面。想要看到它的實際使用，或許要等到下一代（代號為“悉尼”）的 Hololens 了。有報道稱，HoloLens 2 將配備顯著改進的全息顯示屏，且大幅降低成本。
